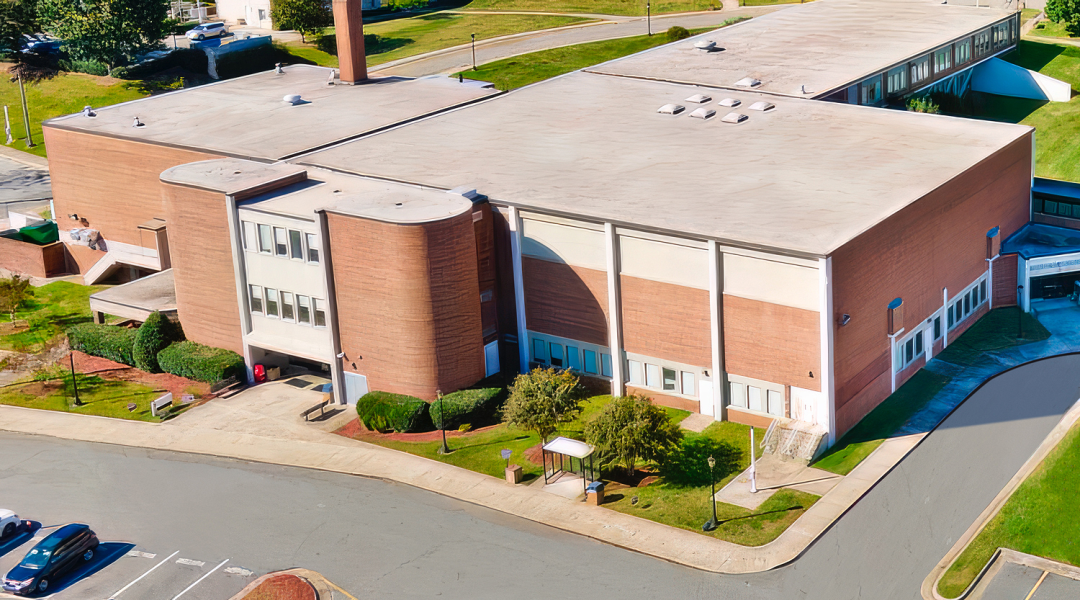

温斯顿萨勒姆州立大学 (wssu) 的 anderson 中心是学校多个学术部门的大本营，也是极其繁忙的会议场馆。中心内设多间会议室、1 间大型宴会厅和 1 间可举办专业戏剧演出的 400 人大礼堂。以上场馆均可接受来自校园社区、政府机构、企业、非营利组织乃至商业协会的预定。mcneil 宴会厅刚完成一次大规模改造，安装了先进的 av 系统。此次升级改造让这里收获大量付费预定，成为学校稳固的利润中心。
项目挑战
宴会厅的升级改造面临着常规改造项目所遇到的各种挑战。wssu 的959娱乐app下载安装的技术支持分析师 chris screen 与当地专业 av 集成商合作，以应对全新 av 系统部署的挑战。尽管面对的是一间空空如也的房间，他们需要一套精心设计的 av 系统方案，既能够保持所有墙面及天花板的干净、整洁，又可满足各墙面显示器的显示需求，为在不同餐桌就座的宾客提供良好的观看体验。此外，项目还要求为宴会厅入口的接待区域部署多台显示器，这需要对现有混凝土结构进行开槽以铺设线缆。
959娱乐app下载安装的解决方案

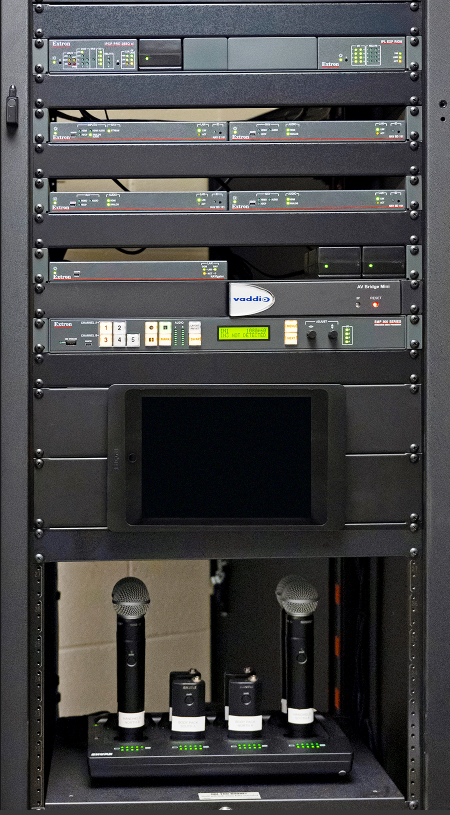

从上至下依次为：ipcp pro 控制处理器、nav pro 编/解码器、navigator 以及 smp 352 流媒体处理器
集成商选用 extron 一系列信号切换、分配、控制及音频产品来满足系统设计需求。为简化布线，通过 catx 以太网电缆实现 av 信号分配的 avoip 无疑是最优的959娱乐app下载安装的解决方案。nav® pro avoip 编码器和解码器作为视频信号路由的核心中枢，可通过 1g 以太网架构发送 4k 视频及 rs-232 控制信号至 anderson 中心内所有场馆，包括 mcneil 宴会厅、dillard 大礼堂及其接待区。与此同时，还可以通过以太网实现 dante 音频信号的分配。navigator avoip 系统管理器在配置 nav 编码器和解码器各端点的同时，也可通过 ip 网络交换机管理 av 信号输入和输出间的矩阵切换。
// nav pro avoip 实现信号路由及分配 //
nav pro 系统的诸多优势使其成为 anderson 中心的理想之选。它使用现有的以太网交换机，并通过标准 catx 以太网电缆传输视频、音频及控制信号，从而大大节省了安装时间及成本，也使得来自不同信号源的 av 内容能够被路由至任一端点。而在未来的预算周期内，wssu 还计划为楼内的 avoip 网络增添更多个端点。nav pro 也将大大优化这一扩展进程。

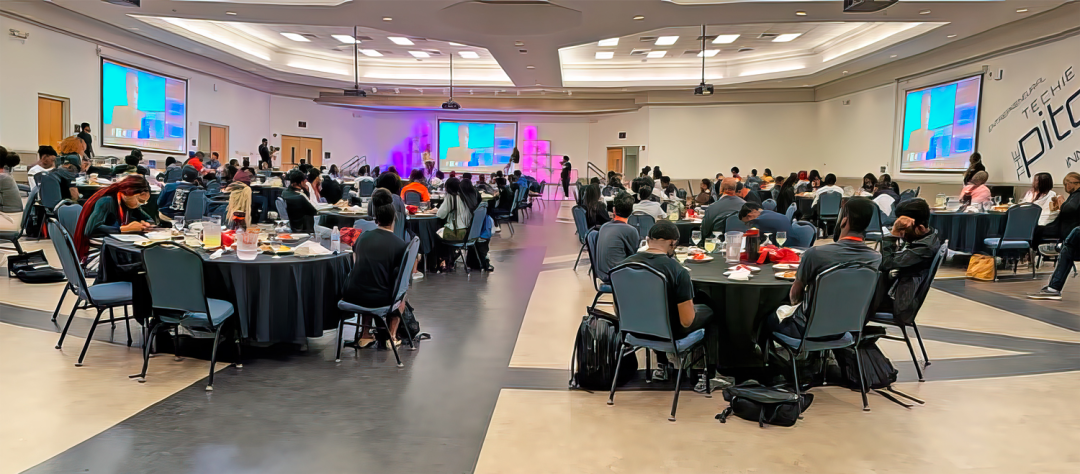

图为宴会厅活动现场，该活动以东墙投影幕为主显示屏，南北侧的屏幕为在不同区域席位就座的与会者提供辅助演示
宴会厅配备 5 台吊顶安装型激光投影机，分别向南北墙各安装的两块屏幕，和东墙的一块屏幕投射画面。安装在其顶部的 nav 解码器为其提供 hdmi 内容及 rs-232 控制信号。

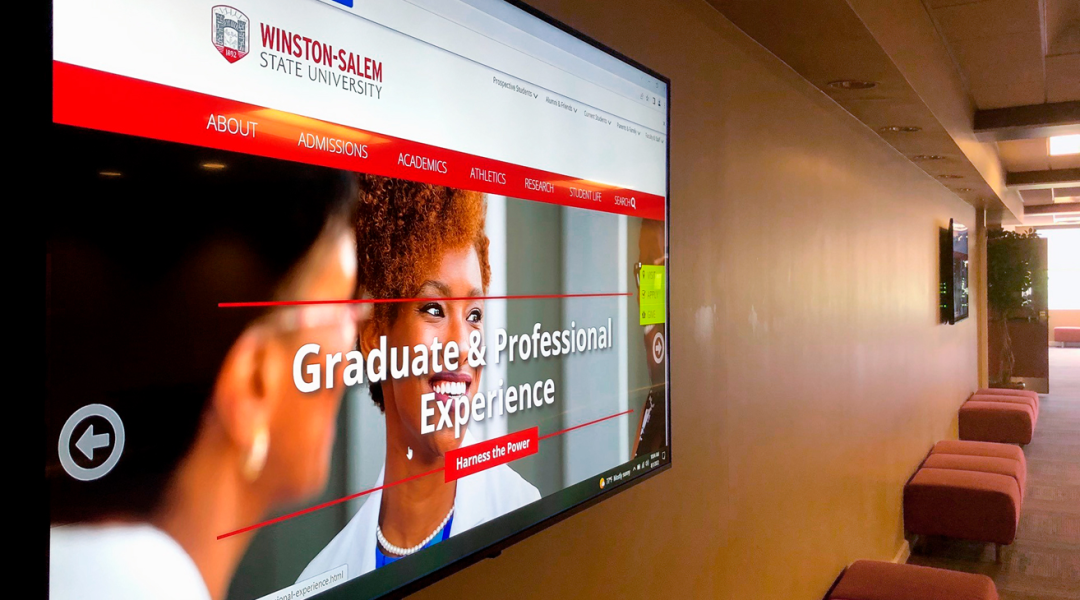

宴会厅外接待厅的墙面安装有 2 台 65" 平板显示器，用于播放通知信息、娱乐内容以及共享场内演示内容或摄像机采集的实时画面。其后方的 nav 解码器可为其提供 hdmi 内容及 rs-232 控制信号。
recursav 之所以为 anderson 中心选用基于 nav pro 的系统设计，是因为 nav 在其过去两年先后为该地区其他几所大学部署的不同系统中，均表现出稳定的性能和可靠性。
- adam gordon
cts 销售工程师
集成商 recursav
宴会厅与大礼堂之间采用双向 nav avoip 连接，宴会厅的演示内容可被共享至礼堂的显示器，反之亦然。据悉，在由校长组织领导，出席人数众多的战略计划发布会上，该设计被派上了用场。活动在大礼堂举行，多台演播室级的摄像机通过实况制作导播机与 nav 编码器相连，使得现场内容被共享给宴会厅的观众，同时亦通过 smp 352 流媒体处理器流传输至 youtube 平台。
smp 352 双路流媒体处理器可接收来自 2 台 nav 解码器输出的 hdmi 内容，并支持两个集成 dsp 功能的模拟音频通道。wssu 使用 smp 352 采集并流传输宴会厅及大礼堂活动现场的实时画面内容。这使得场外观众可远程观看到活动及会议的实时画面内容。他们还可通过 zoom 等基于网络的视频会议软件来远程参与现场互动。该软件在 av 系统内的 pc 上运行，而该 pc 可通过 nav 编码器和解码器被环通接入至 avoip 网络。
// nav 墙面板编码器安装在各投影幕周围 //
为保持室内灵活布局，以适应不同活动应用，宴会厅的五块投影幕周围各配备一台 nav 墙面板编码器。无论演讲者使用哪一块作为主屏幕，其周围都有一台编码器为笔记本电脑或其他 hdmi 信号源设备提供连接。南北两侧摄像机周围也安装有同款编码器，这使其亦能够向 avoip 网络输送 hdmi 内容。
只凭单根电缆，就能让 nav pro 发挥如此强大的 av 信号分配功能吗? 这简直太神奇了！
- chris screen
959娱乐app下载安装的技术支持分析师
信息技术部
wssu
// 所有场馆提供清晰而有力的音质 //
ip 网络通过 dante 和 aes67 来实现音频信号的分配。包括演示者笔记本电脑在内的各路音频信号源，均可通过 nav 墙面板编码器进行传输。8 支无线麦克风为演讲者和与会者提供音频支撑。餐厅区域的 16 只 soundfield® 天花板扬声器由 netpa® 四通道功率放大器 (每通道 100 w) 进行驱动。接待厅的 6 只 soundfield 扬声器则通过
// 触摸屏实现直观的 av 系统操作 //
活动主办方和演示者可使用投影幕周围的 touchlink pro 10" 触摸屏(共 5 台)控制 av 系统。直观的图形用户界面可控制 av 系统电源的开关，投影幕的升降，不同 av 信号源和屏幕之间的信号路由，以及流传输和 zoom 视频会议的启动。av 技术人员通过在屏幕959娱乐app下载安装主页输入密码，可访问更高级的系统配置界面。触摸屏分别与 ipcp pro xi 控制处理器、ip exp 扩展接口及 navigator avoip 系统管理器协同工作，实现对 av 系统功能的全面控制。使用 ios 版本的 extron control 时，控制系统可通过 wi-fi 将触摸屏界面镜像至 ipad，使用户能够从室内不同位置对系统进行无线控制。集成商使用 global configurator® professional 和 gui designer 软件对触摸屏用户界面进行设计和部署。

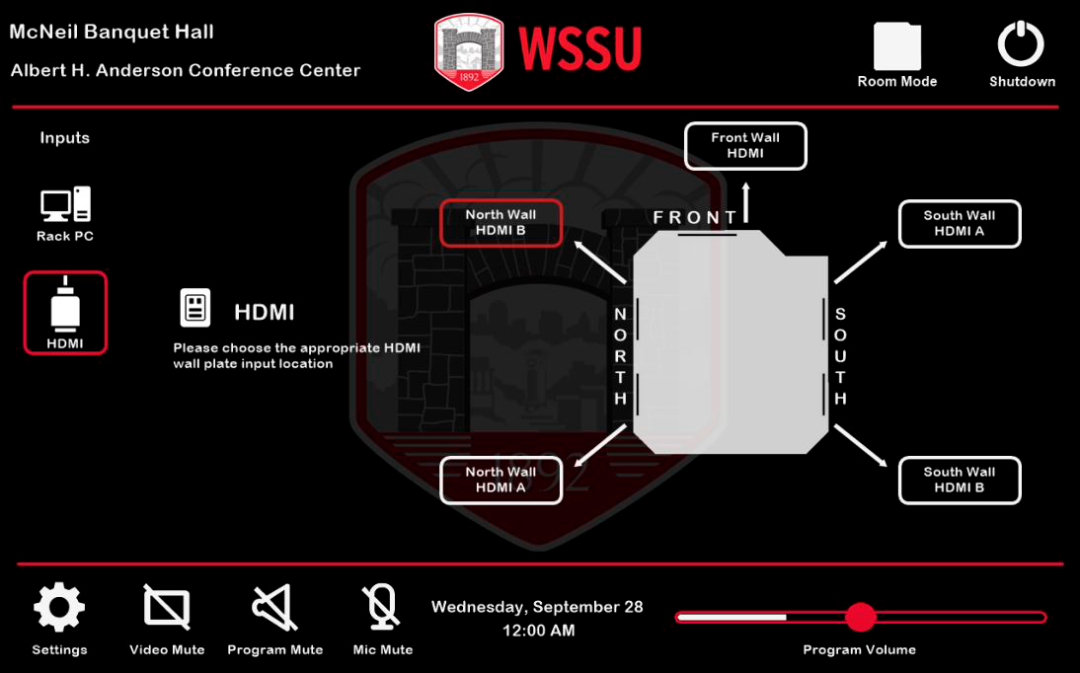

用户可选择与其笔记本电脑或其它 hdmi 信号源对接的墙面板，从而为 av 系统提供演示内容

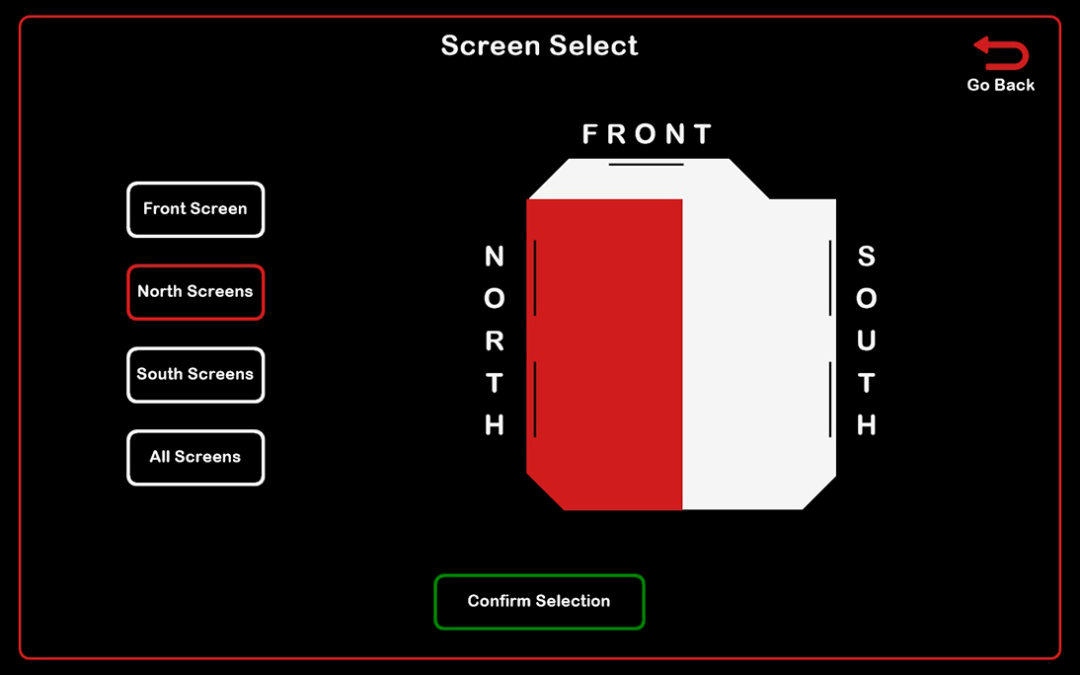

用户可选择将 av 信号内容路由至宴会厅内任一或所有投影机

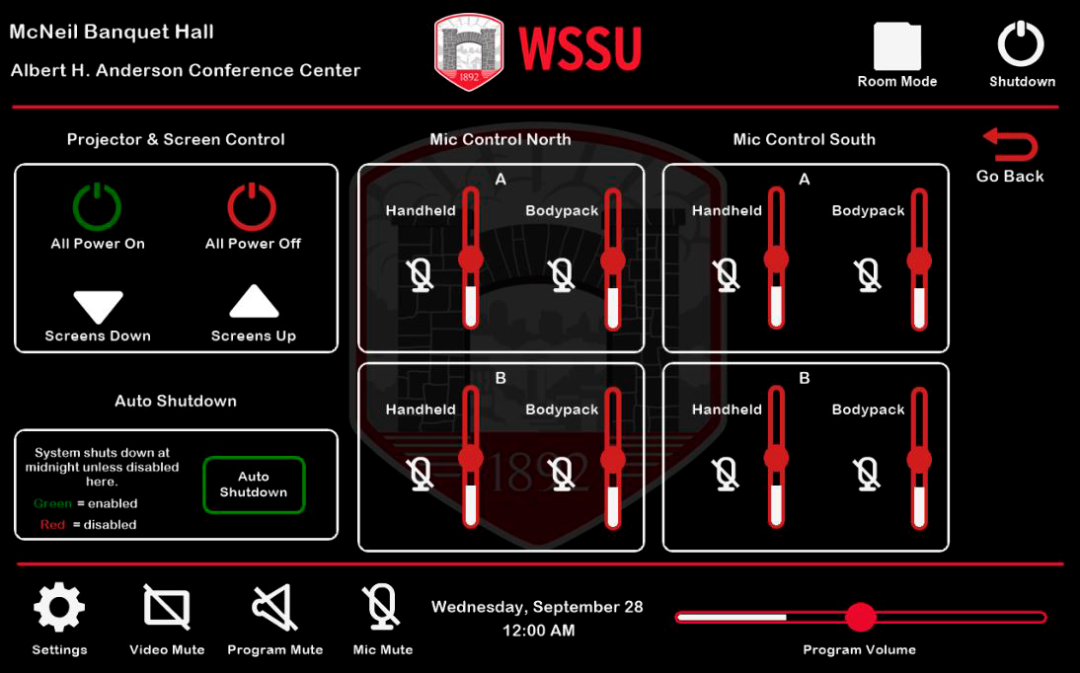

用户可控制 av 系统电源的开关、麦克风在厅内南北区域的音量，以及投影幕的升降
当校长 elwood robinson 首次参观升级后的宴会厅时，忍不住在自己的 facebook 社交平台上发布了一张该场馆的全景照片。宴会厅爆满的预定时间表证明，校内师生员工乃至周边社区的人们也为之感到震撼。这里可承接各种大型活动，从教学研讨会到颁奖典礼、商务会议、婚礼和纪念活动。一流的餐饮服务搭配先进的多媒体功能，使 mcneil 宴会厅成为追求便捷和高性价比用户的首选。
